Posições Construtivas


diagramação

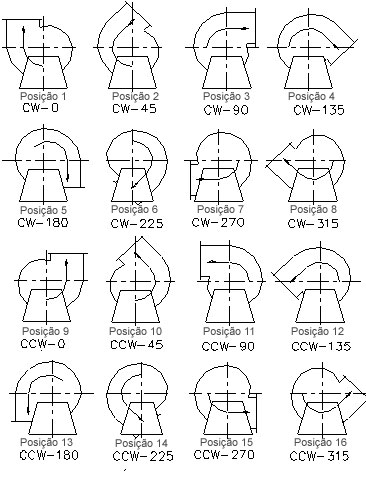

Vista da planta do ventilador centrífugo

A localização do motor é determinada pela vista de planta e pelo lado de acionamento do ventilador.
A posição é determinada pelas letras W, X, Y ou Z , conforme desenho acima.



Descarga dos ventiladores
(Visto pelo lado do acionamento)

Tire suas dúvidas sobre essa posição
Todos os campos são de preenchimento obrigatório.

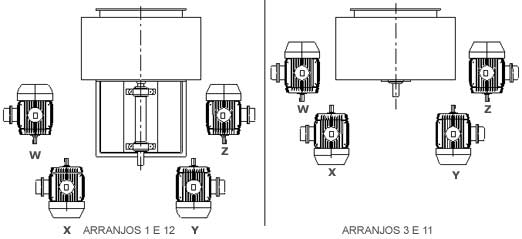

Figura Motores:
Arranjos 1 e 12


Arranjos 3 e 11



Figura Ventiladores:

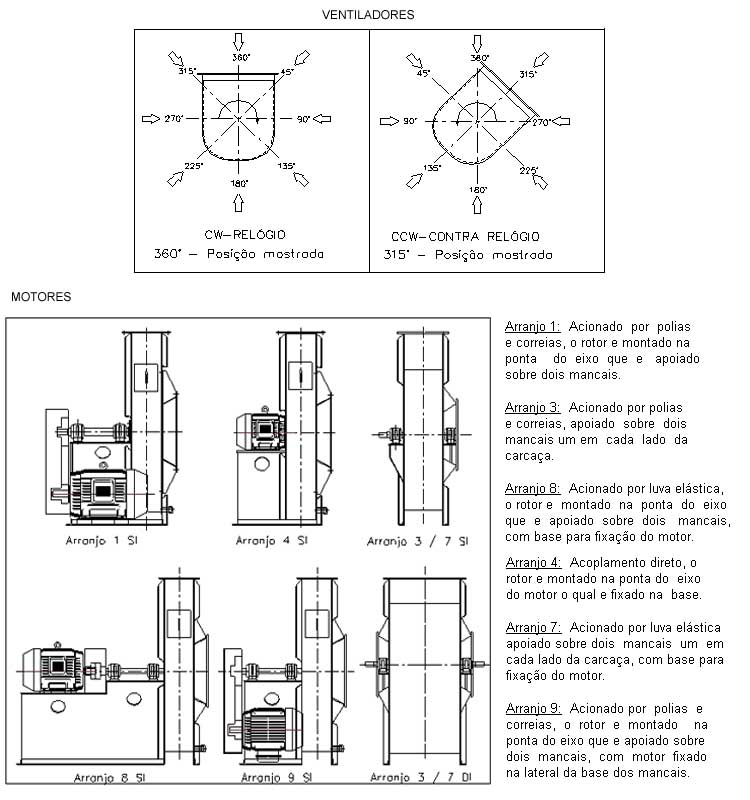

Informativo:
